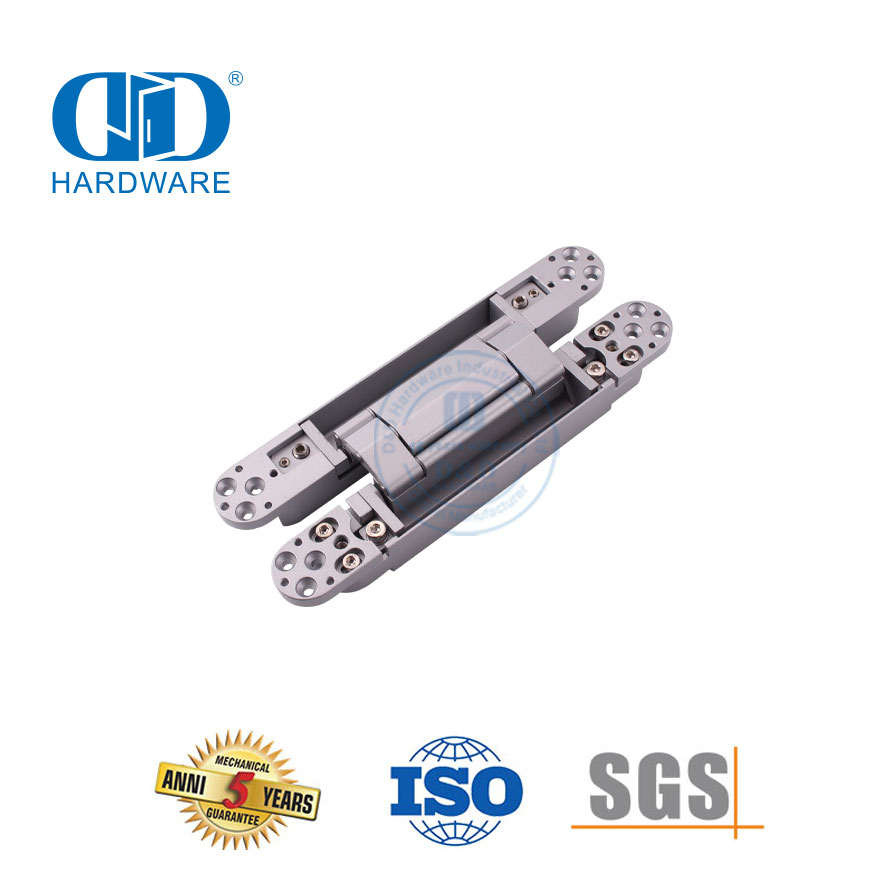

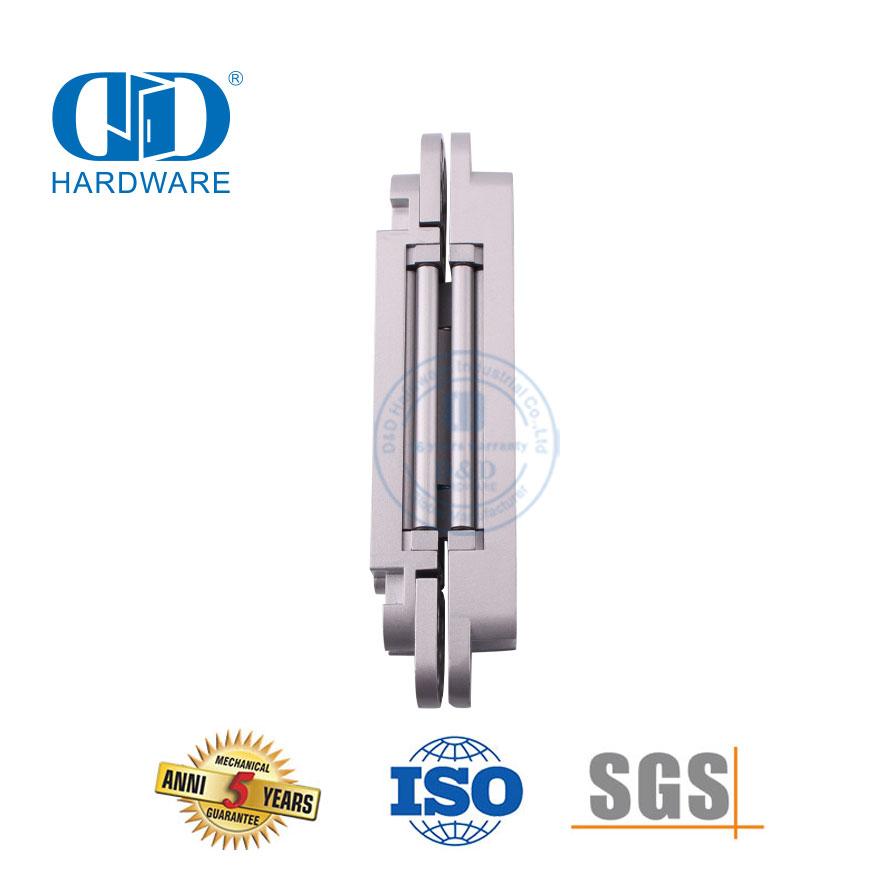

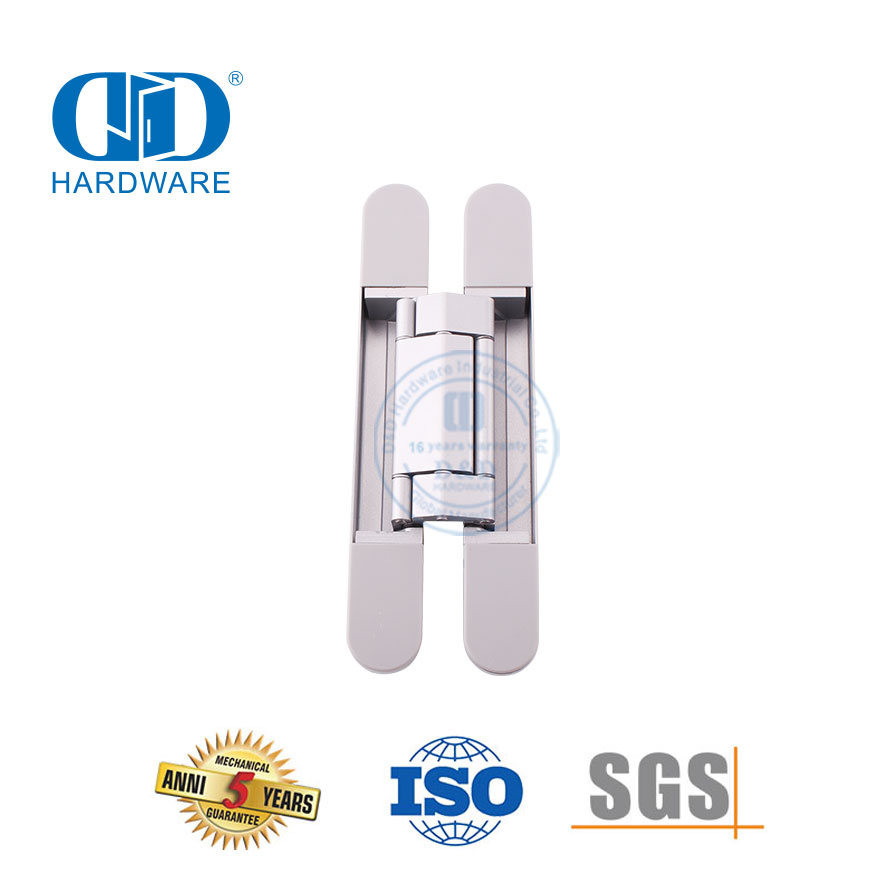

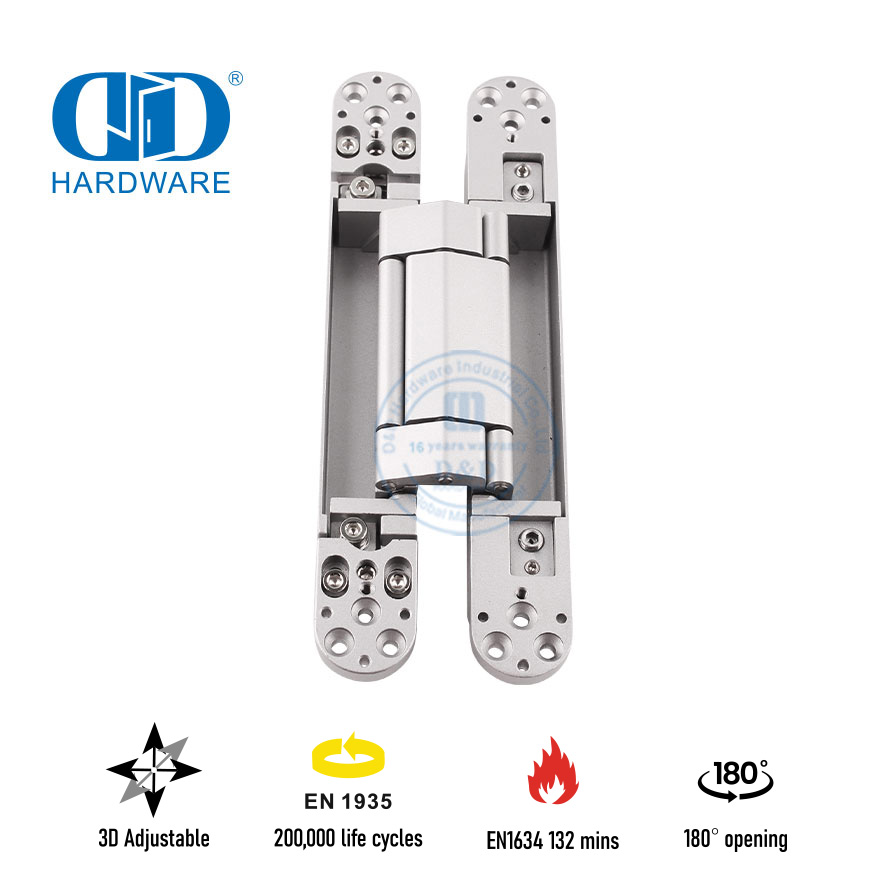

Wanneer jy 'n versteekte deurskarnier nodig het vir metaaldeur-samestellings wat in skraal staalrame moet verdwyn en tog 120 kg dra sonder om te sak, is die DDCH008-G120 silwer-afwerking skarnier die spesifiseerder se geheime wapen. Hierdie 34 × 246 mm sakskarnier, gebou van hoësterkte sinklegering met 'n liggewig aluminium verbindingsstrook, slaag BS EN1935 200 000-siklus moegheidstoets, behaal EN1634 132 minute brandgradering en oorleef EN1670 48-uur deursoute deur soutbespuiting in argitektuur, hospitale en hotelle. luukse woonstelle. ~!phoenix_var0_1!~

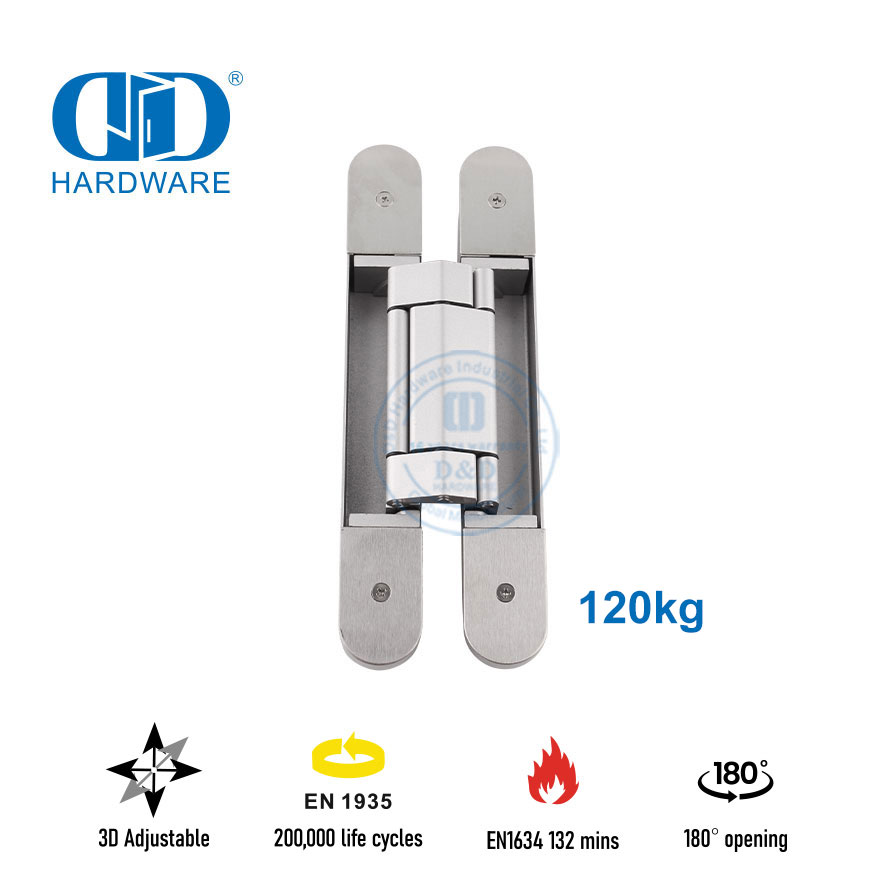

Kapasiteit van 120 kg per blaar – een paar ondersteun 240 kg geïsoleerde staaldeure veilig, wat die middelspan-val uitskakel wat opwellende seëls kraak.
200 000-siklus BS EN1935-sertifisering – klas 14-uithouvermoë hou toegangsverkeer vir dekades vloeiend, wat vervangingskoste in besige kommersiële geboue verminder.
132-minute EN1634-brandgradering – skarnier handhaaf deurbelyning tydens oondblootstelling, wat help dat die volledige deurstel EI2-klassifikasie tref vir VK/EU-goedgekeurde Dokument B-voldoening.
Graad 4 EN1670 korrosiebestandheid – 48-uur neutrale soutbespuiting beteken geen witroes op kushoë of vogtige binnenshuise swembaddens nie.

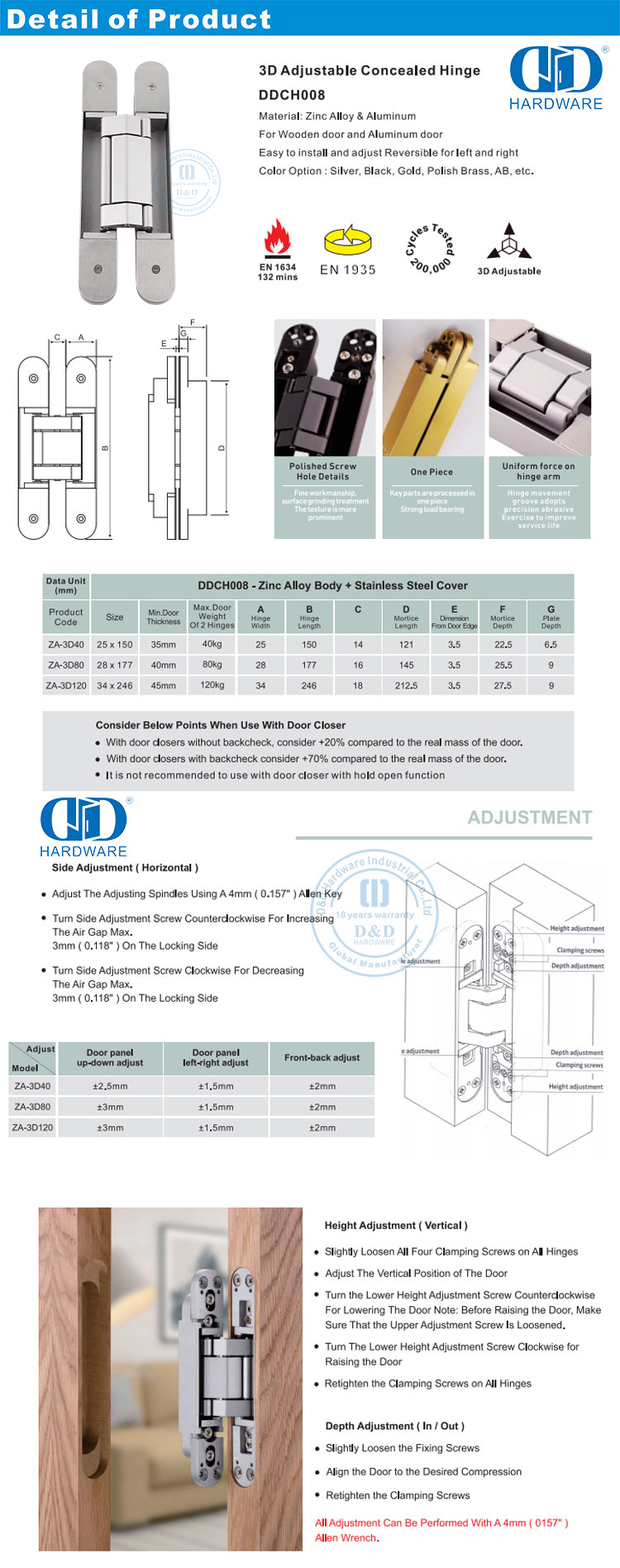

Gereedskapvrye 3D mikro-verstelling – ±3 mm sy, ±2 mm hoogte, ±1 mm kompressie na installasie; verfyn, onthul gapings sonder om die deur te verwyder of poeierbedekte rame te beskadig.
Ultra-slank 34 mm wydte – gleuwe in standaard 40 mm metaal deurlippe en 50 mm staal rame, wat vervaardigers 'n versteekte oplossing gee sonder om te verbreed.
Silwer satyn geanodiseerde oppervlak – pas by geborselde vlekvrye trekke en aluminiumglas, wat 'n naatlose visuele vloei oor gemengde materiaal fasades skep.

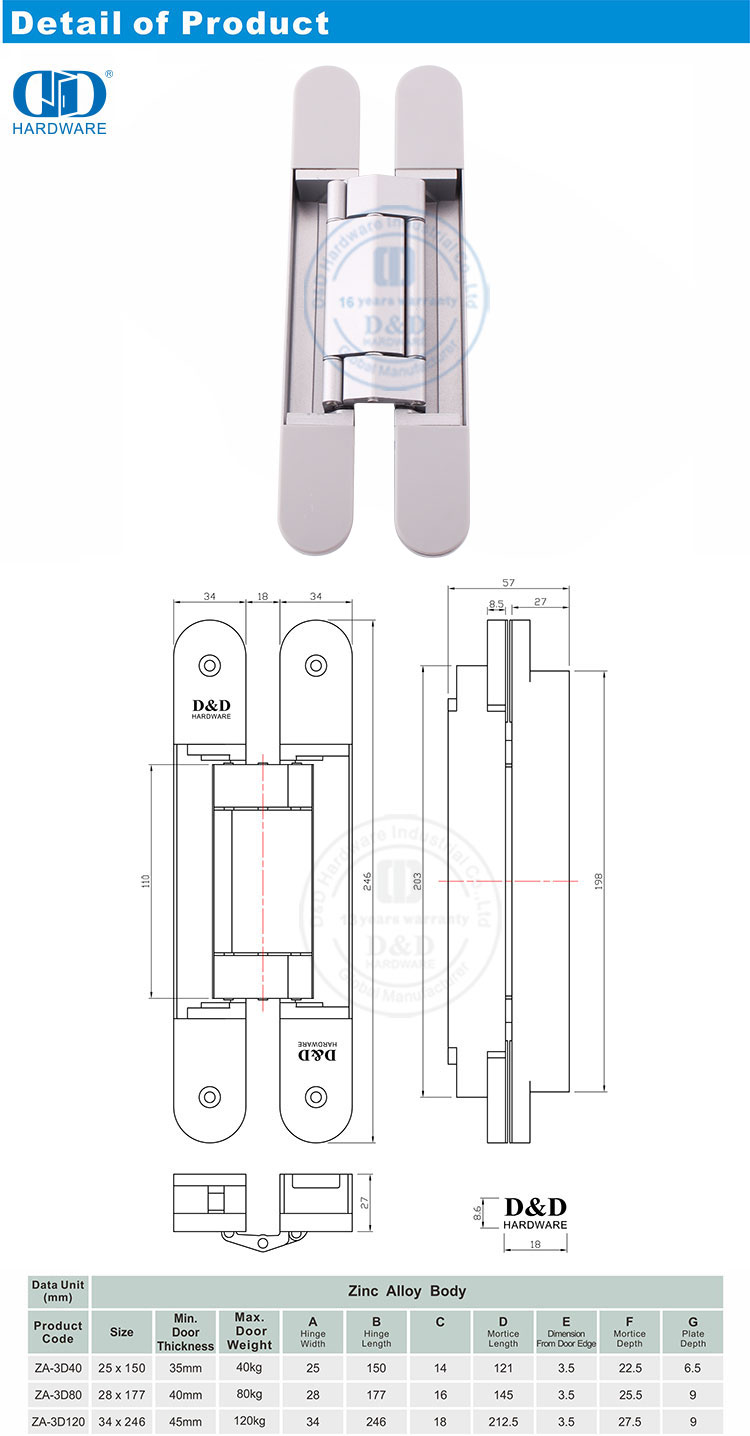

Tegniese data – DDCH008-G120
Liggaam: Hoëdruk gegote sinklegering ZA-12 vir voortreflike draadsterkte
Verbindingsstrook: 6063-T5 geëxtrudeerde aluminium, silwer geanodiseerd 25 μm
Algehele grootte: 34 mm (W) × 246 mm (L) × 26 mm (D) sakprofiel
Skroefmiddelpunte: 2810 mm-draadreeks: 15 mm / 100 mm.
±3 mm, Hoogte ±2 mm, Kompressie ±1 mm via inbussleutel
Maks deurgewig: 120 kg per skarnier (2 skarniere = 240 kg, 3 skarniere = 360 kg)
Maks. deurbreedte: 1100 mm
Aanbevole deurdikte: 40–60 mm metaal, 44–80 mm
min werkverrigting 4 mm hout- en 2 mm hout-inhoud: 3 mm brandgegradeerde metaaldeur
Siklustoets: BS EN1935 klas 14, 200 000 siklusse, geen slytasie > 1 mm
Korrosietoets: EN1670 graad 4, 48 uur soutsproei, geen rooiroes < 5 % oppervlak
Standaarde: CE & UKCA gemerk, Declaration of Performance (DoP) Verskaf
aflaaibaar met skroef-2-panele. T25 Torx-aandrywing, 50 mm lengte vir metaalraamverankering.
Installasierand vir vervaardigers
Die DDCH008-G120 versteekte deurskarnier vir metaaldeur gebruik 'n enkele 246 mm × 16 mm gat op beide deur en raam—geen sekondêre versterkingsplate benodig in 1,5 mm staalprofiele nie. Vooraf geleë M5-drade aanvaar standaard euro-skroewe, sodat CNC-ponssentrums albei komponente in een pas kan voorberei. Omdat verstelskroewe na die kamerkant toe wys, kan terreinspanne nedersettingsverskuiwing regstel nadat argitrawe aangebring is, wat duur terugroepe bespaar.
